烤包器结构叙述：

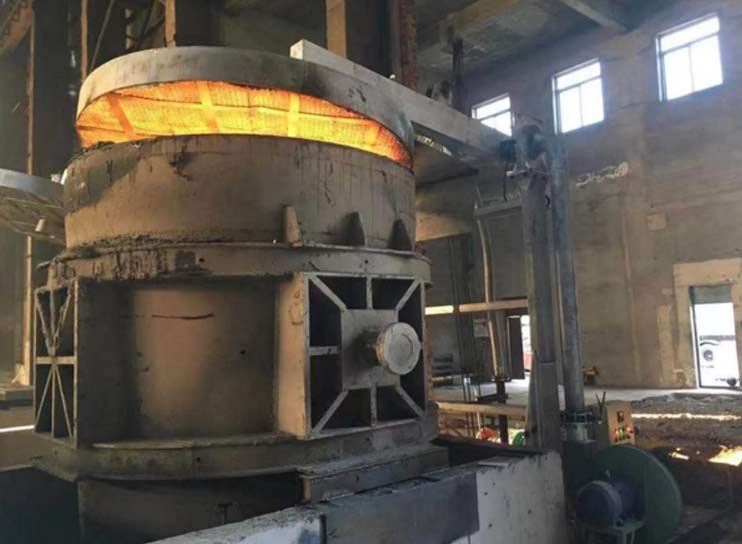

     烘烤器是冶炼过程中对新砌、周转包进行干燥、烘烤的专用设备，本装置采用立式结构。驱动动力是由安装在设备上的卷扬机构提供，通过定滑轮动滑轮组牵引曲柄，转轴旋转带动大臂及连接在大臂上的包盖倾动。燃烧介质从地面机架侧端向上引**金属软管，直**安装在罐盖中心的烧嘴进行燃烧，助燃空气由高压风机提供与燃烧介质供给系统相通，从机架的另一侧进入旋转分气轴进入烘包器的烧嘴。

1.立式烘烤器机架：直立于地面的框架结构架，采用型钢制作，其受力单体全部采用三角形桁架结构，底板固定在地面上，其特点是应力分布均匀，强度大，刚性好，底部U型设计，消除设备运行产生的震动，在机架的顶部安装的轴承座，是烤包盖旋转倾动的枢纽。

2.旋转分气轴：是中间由盲孔隔开的空心轴与机架顶部的滑动轴承配套安装，轴的一端是助燃空气进口，轴的前后部是摇包盖吊臂和曲柄，既能旋转又能将助燃空气送入烧嘴。特点是结构紧凑，减少管路分布。

3.吊臂：是烤包器机架与烤包器包盖的连接组件，用于承接包盖的重量，其后部与旋转分气轴焊接，带动摇包盖竖向摆动。在设计中把摇包盖吊臂设计成低碳合金钢箱形梁大臂结构，既能满足连接承重要求、耐热变形要求。又能将旋转分气轴内供出的助燃空气设定路线送入燃烧器。

4.烘烤盖：是烘烤器主要部件，扣在浇包包口之上，防止浇包温度损失和隔热，保护烧嘴和管路避免被浇包热量烤坏，烤包盖内采用耐高温硅酸铝模块

5.燃烧器：燃烧器又称工业烧嘴，是烘烤效果好坏、能源消耗高低的关键部件，郑州中威环保设备有限公司设计的烘烤器烧嘴属于技术与工艺的节能、低耗、**旋转层流外混式燃烧器。该燃烧器的原理是燃气与助燃空气经各自的通道多级半预混结构形式，在喷出后继续混合燃烧，增加燃气与助燃空气之间的接触面积，既能达到充分掺混燃烧，又能提高火焰强度和喷射速度，克服了普通烧嘴燃烧不充分，火焰强度低的缺点。燃烧器采用燃天然气，设计力求简洁、美观。燃烧头部结构为不锈钢材质，数控等离子切割技术制作；精密的制作以保证燃烧的充分、稳定、节能、环保、燃烧器具有耐高温、防腐蚀的优点。

6.助燃空气供给与控制系统：由9-19高压风机，调节阀等一次仪表和执行机构组成。根据风机的特性与阀类的调节，以满足干燥和预热的升温烘烤。

7.燃气供给与控制系统：由调节阀、压力表等组成，是烘烤器实现温度控制和**运行的必要硬件设备。

8.采用富氧全氧助燃技术，充分提高低热值煤气燃烧温度。
